二叉搜索树、红黑树

二叉搜索树（二叉排序树）

概念

二叉搜索树又称二叉排序树，具有以下性质：

  • 若它的左子树不为空，则左子树上所有节点的值都小于根节点的值
  • 若它的右子树不为空，则右子树上所有节点的值都大于根节点的值
  • 它的左右子树也分别为二叉搜索树

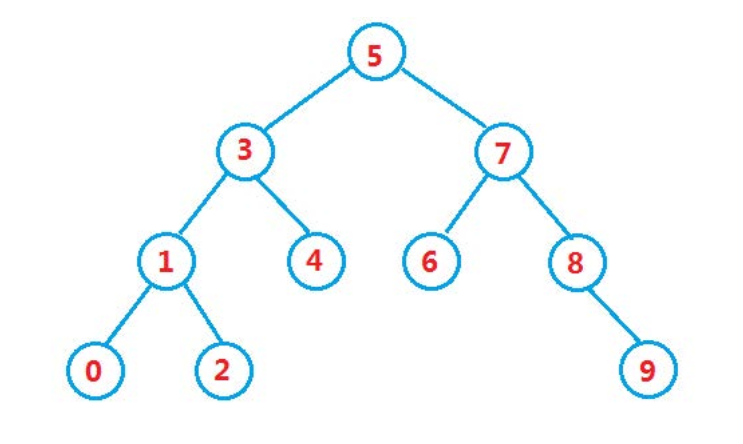

注意：二叉搜索树中序遍历的结果是有序的。

基本操作
查找元素

思路：二叉搜索树的左子树永远是比根节点小的，而它的右子树则都是比根节点大的值。当前节点比要找的大就往左走，当前元素比要找的小就往右走。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
public Node search(int key){
    if(root == null){
        return null;
    }
    Node cur = root;
    	while(cur != null){
            if(cur.val == key){
                return cur;
            }else if(cur.val > key){
                cur = cur.left;
            }else{
                cur = cur.right
            }
        }
    return null;
}
插入元素

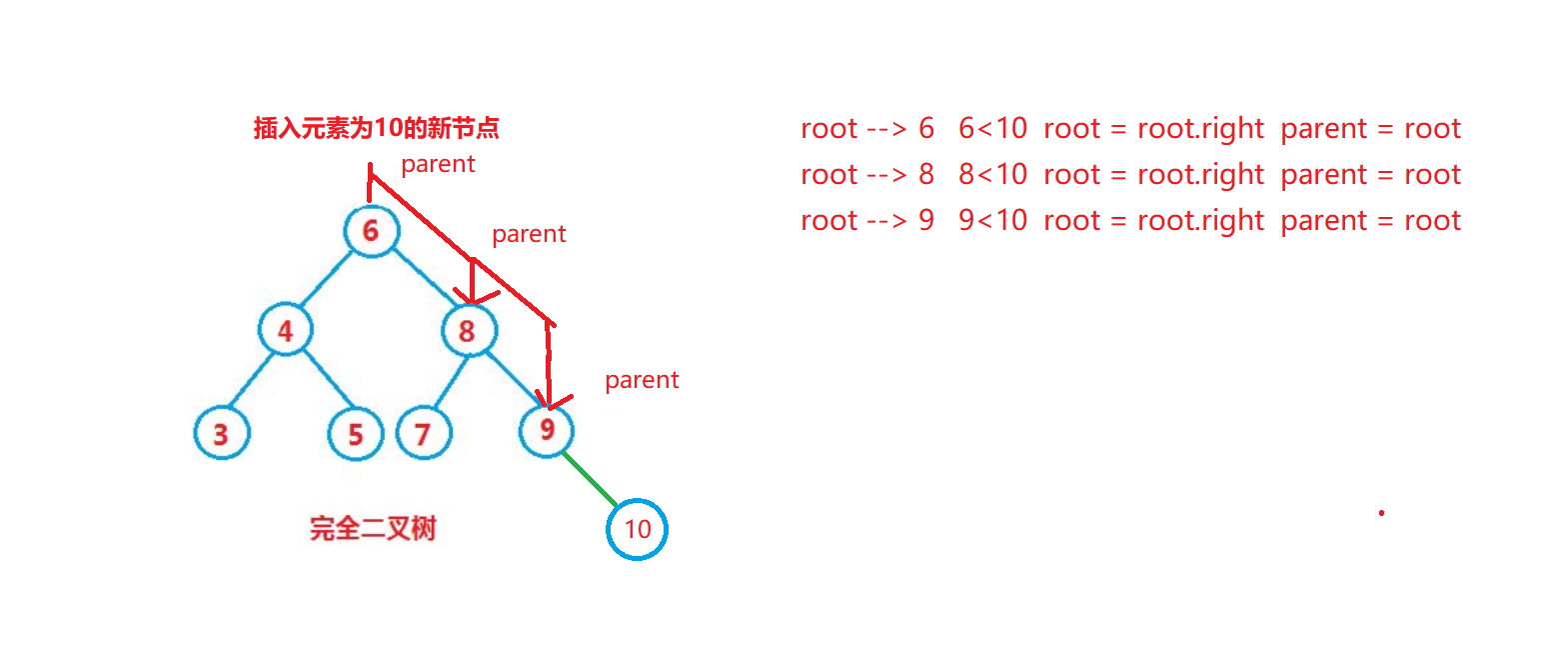

如果是空树直接把元素插入root位置就好了。

思路：因为是二叉搜索树就不能插入重复的元素了，且每次插入都是插入到叶子节点的位置。定义一个 cur 从root开始，插入的元素比当前位置元素小就往左走，比当前位置元素大就往右走，直到为空，所以就需要再定义一个变量parent 记住 cur 的前面的位置。最后再判断插入到parent 的左子树还是右子树位置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
public boolean insert(int key){
    Node node = new Node(key);
    	if(root == null){
            this.root = node;
            return true;
        }
    	Node parent = null;
    	Node cur = root;
    	while(cur != null){
            if(cur.val == key){
                return false;
            }else if(cur.val > key){
                parent = cur;
                cur = cur.left;
            }else{
                parent = cur;
                cur = cur.right;
            }
        }
    	if(parent.val > key){
            parent.left = node;
        }else{
            parent.right = node;
        }
    return true;
}
删除元素

删除元素是一个比较难的点，要考虑到很多种情况

  1. cur.left == null
    • cur是root，则root = cur.right
    • cur不是root，则cur是parent.left，则parent.left = cur.right
    • cur不是root，则cur是parent.right，则parent.right = cur.right
  2. cur.right == null
    • cur是root，则root = cur.left
    • cur不是root，则cur是parent.left，则parent.left = cur.left
    • cur不是root，则cur是parent.right，则parent.right = cur.left

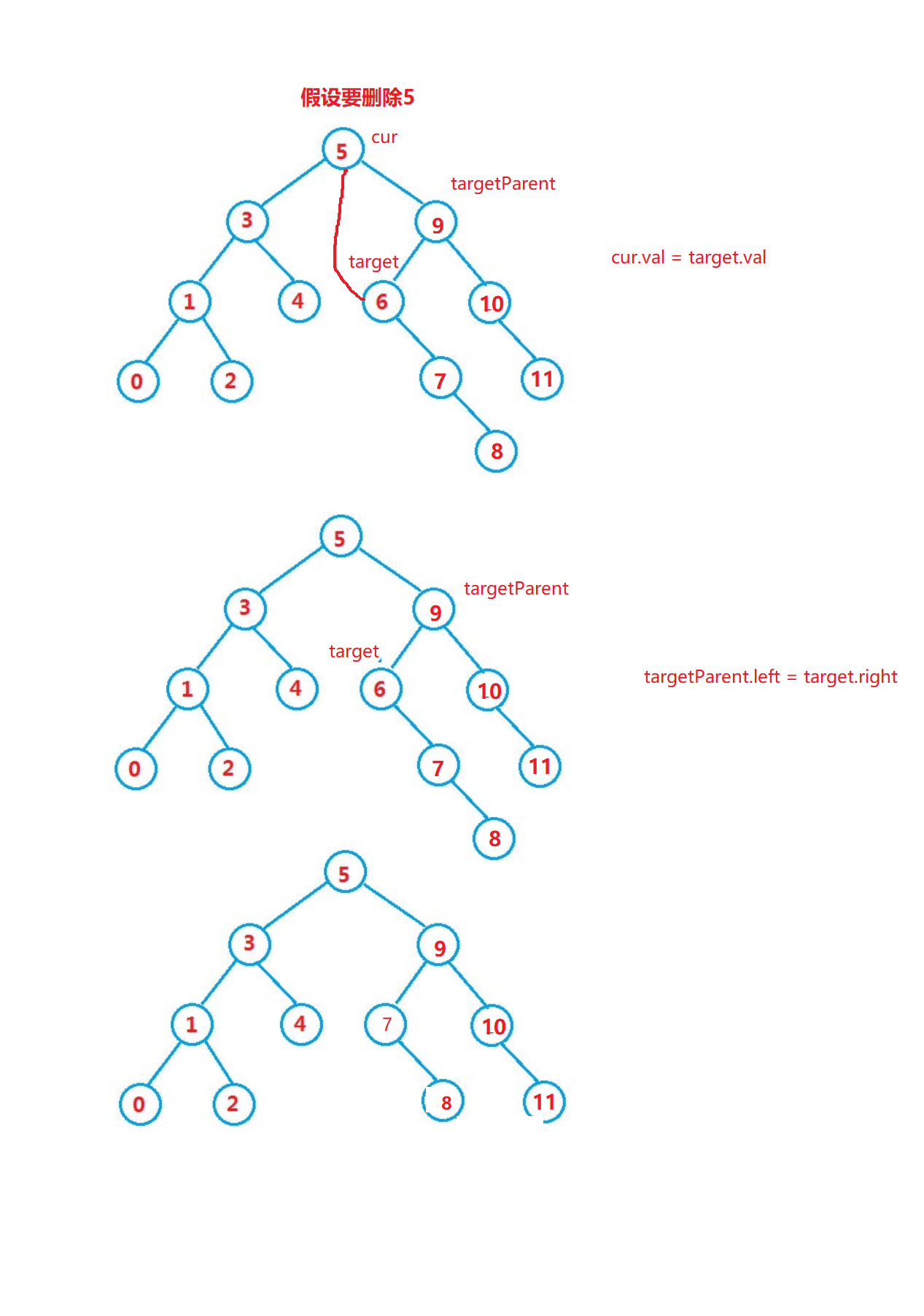

  3. cur.left != null && cur.right != null
    • 找到要删除节点，右树最左边的节点或者找到左树最右边的节点，替换这个两个节点的val值
    • 这样才能保证，删除后左树一定比根节点小，右树一定比根节点大

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
public boolean remove(int key){
    if(this.root == null){
        return false;
    }
    Node parent = null;
    Node cur = this.root;
    while(cur != null){
        if(cur.val == key){
            removeKey(parent,cur);
            return true;
        }else if(cur.val < key){
            parent = cur;
            cur = cur.right;
        }else{
            parent = cur;
            cur = cur.left;
        }
    }
    return false;
}

public void removeKey(Node parent,Node cur){
    if(cur.left == null){
        if(this.root == cur){
            this.root == this.root.left;
        }else if(cur == parent.left){
            parent.left = cur.right;
        }else{
            parent.right = cur.right;
        }
    }else if(cur.right == null){
        if(this.root == cur){
            this.root = this.root.left;
        }else if(cur == parent.left){
            parent.left = cur.left;
        }else{
            parent.right = cur.left;
        }
    }else{//左右都不为空
        Node targetParent = cur;
        Node target = cur.right;
        while(target.left != left){
            targetParent = target;
            target = target.left;
        }
        cur.val = target.val;
        if(targetParent.left == target){
            targetParent.left = target.right;
        }else{
            targetParent.right = target.right;
        }
    }
}
性能分析

插入和删除操作都必须先查找，查找效率代表了二叉搜索树中各个操作的性能
对有n个结点的二叉搜索树，若每个元素查找的概率相等，则二叉搜索树平均查找长度是结点在二叉搜索树的深度的函数，即结点越深，则比较次数越多。
但对于同一个关键码集合，如果各关键码插入的次序不同，可能得到不同结构的二叉搜索树：

1

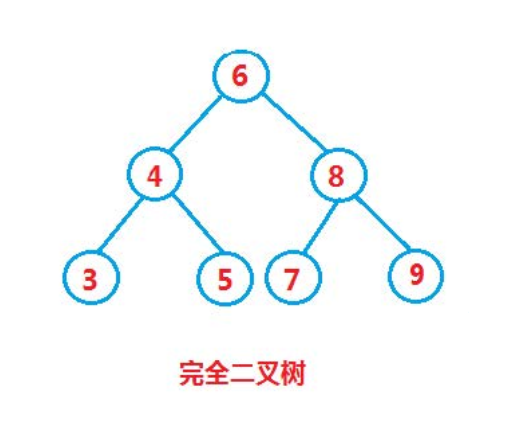

最好情况：二叉搜索树为完全二叉树，其平均比较次数为O(logn)

1

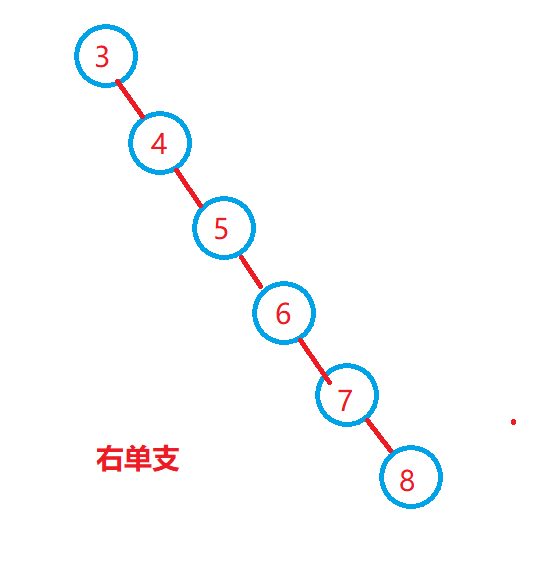

最坏情况：二叉搜索树退化为单支树，其平均比较次数为：O

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
public class BinarySearchTree {
    public static class Node {
        int val;
        Node left;
        Node right;

        public Node(int val) {
            this.val = val;
        }
    }
    public Node root = null;
    /**
     * 查找某个节点
     * @param key
     */
    public Node search(int key) {
        if(root == null) {
            return null;
        }
        Node cur = root;
        while (cur != null) {
            if(cur.val == key) {
                return cur;
            }else if(cur.val > key) {
                cur = cur.left;
            }else{
                cur = cur.right;
            }
        }
        return null;
    }

    /**
     * 插入元素
     * @param key
     * @return
     */
    public boolean insert(int key) {
        Node node = new Node(key);
        if(root == null) {
            this.root = node;
            return true;
        }
        Node parent = null;
        Node cur = root;
        while (cur != null) {
            if(cur.val == key) {
                //有相同的元素直接return
                return false;
            }else if(cur.val > key) {
                parent = cur;
                cur = cur.left;
            }else{
                parent = cur;
                cur = cur.right;
            }
        }
        if (parent.val > key) {
            parent.left = node;
        }else{
            parent.right = node;
        }
        return true;
    }

    /**
     * 删除元素
     * @param key
     */
    public boolean remove(int key) {
        if(this.root == null) {
            return false;
        }
        Node parent = null;
        Node cur = this.root;
        while (cur != null) {
            if(cur.val == key) {
                removeKey(parent,cur);
                return true;
            }else if(cur.val < key) {
                parent = cur;
                cur = cur.right;
            }else{
                parent = cur;
                cur = cur.left;
            }
        }
        return false;
    }
    public void removeKey(Node parent,Node cur) {
        if(cur.left == null) {
            if(cur == this.root) {
                this.root = this.root.right;
            }else if(cur == parent.left) {
                parent.left = cur.right;
            }else{
                parent.right = cur.right;
            }
        }else if(cur.right == null) {
            if(this.root == cur) {
                this.root = this.root.left;
            }else if(cur == parent.left) {
                parent.left = cur.left;
            }else{
                parent.right = cur.left;
            }
        }else{
            Node targetParent = cur;
            Node target = cur.right;
            while (target.left != null) {
                targetParent = target;
                target = target.left;
            }
            cur.val = target.val;
            if(targetParent.left == target) {
                targetParent.left = target.right;
            }else{
                targetParent.right = target.right;
            }
        }
    }
}

红黑树原理

概述
红黑树的引入

有了二叉搜索树，为什么还需要平衡二叉树？

  • 在学习二叉搜索树、平衡二叉树时，我们不止一次提到，二叉搜索树容易退化成一条链
  • 这时，查找的时间复杂度从O（logN）也将退化成O（N）
  • 引入对左右子树高度差有限制的平衡二叉树，保证查找操作的最坏时间复杂度也为O ( logN)

有了平衡二叉树，为什么还需要红黑树？

  • AVL的左右子树高度差不能超过1，每次进行插入/删除操作时，几乎都需要通过旋转操作保持平衡

  • 在频繁进行插入/删除的场景中，频繁的旋转操作使得AVL的性能大打折扣

  • 红黑树通过牺牲严格的平衡，换取插入/删除时少量的旋转操作，整体性能优于AVL

    • 红黑树插入时的不平衡，不超过两次旋转就可以解决；删除时的不平衡，不超过三次旋转就能解决

  • 红黑树的红黑规则，保证最坏的情况下，也能在O（logN）时间内完成查找操作。

红黑规则

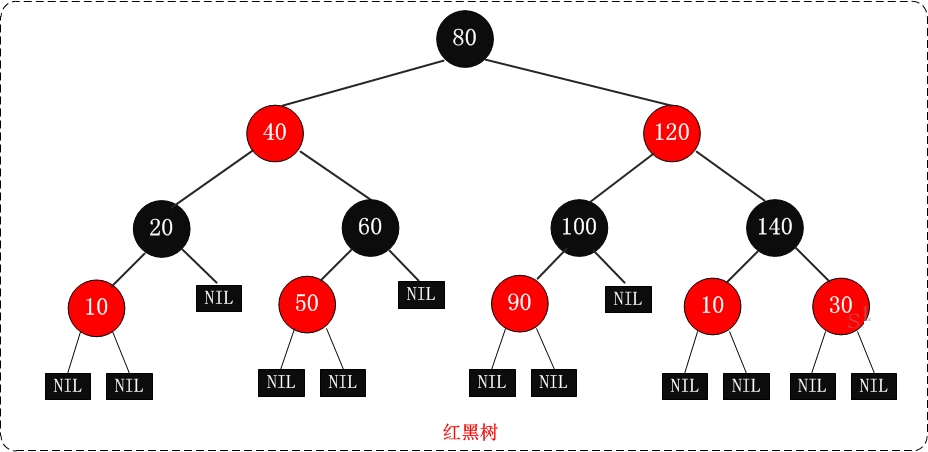

一棵典型的红黑树，如图所示

从图示，可以发现红黑树的一些规律：

  • 节点不是红色就是黑色，根节点是黑色
  • 红黑树的叶子节点并非传统的叶子节点，红黑树的叶子节点是null节点（空节点）且为黑色
  • 同一路径，不存在连续的红色节点

红黑规则

  1. 节点不是黑色，就是红色（非黑即红）
  2. 根节点为黑色
  3. 叶节点为黑色（叶节点是指末梢的空节点 Nil或Null）
  4. 一个节点为红色，则其两个子节点必须是黑色的（根到叶子的所有路径，不可能存在两个连续的红色节点）
  5. 每个节点到叶子节点的所有路径，都包含相同数目的黑色节点（相同的黑色高度）

注意：

  • 约束4和5，保证了红黑树的大致平衡：根到叶子的所有路径中，最长路径不会超过最短路径的2倍。
  • 使得红黑树在最坏的情况下，也能有O（logN）的查找效率
    • 黑色高度为3时，最短路径：黑色→ 黑色 → 黑色，最长路径：黑色→ 红色 →黑色 → 红色 → 黑色
    • 最短路径的长度为2（不算Nil的叶子节点），最长路径为4
  • 关于叶子节点：Java实现中，null代表空节点，无法看到黑色的空节点，反而能看到传统的红色叶子节点
  • 默认新插入的节点为红色：因为父节点为黑色的概率较大，插入新节点为红色，可以避免颜色冲突
红黑树的应用
  • Java中，TreeMap、TreeSet都使用红黑树作为底层数据结构
  • JDK 1.8开始，HashMap也引入了红黑树：当冲突的链表长度超过8时，自动转为红黑树
  • Linux底层的CFS进程调度算法中，vruntime使用红黑树进行存储。
  • 多路复用技术的Epoll，其核心结构是红黑树 + 双向链表。
红黑树的左旋右旋
红黑树的定义
  • 上一章节可知，红黑树要比二叉搜索树多一个颜色属性
  • 同时，为了方便确认插入位置，还可以多一个parent属性，用于表示当前节点的父节点
  • 因此，红黑树节点的定义如下：
1
2
3
4
5
6
7
8
9
10
11
12
13
class RedBlackTreeNode {
    public int val;
    public RedBlackTreeNode left;
    public RedBlackTreeNode right;
    // 记录节点颜色的color属性，暂定true表示红色
    public boolean color;
    // 为了方便迭代插入，所需的parent属性
    public RedBlackTreeNode parent;

    // 一些构造函数，根据实际需求构建
    public RedBlackTreeNode() {
    }
}
  • 红黑树中，有一个root属性，用于记录当前红黑树的根节点
1
2
3
4
public class RedBlackTree {
    // 当前红黑树的根节点，默认为null
    private RedBlackTreeNode root;
}
  • 当红黑规则不满足时，需要对节点进行变色或旋转操作
红黑树的左旋

对于一棵红黑树，它满足红黑树的5条特性。插入或删除节点之后，红黑树就发生了变化，很可能不再完全满足红黑树的5条特性了，也就是不再是一棵红黑树了，而是一棵普通的二叉搜索树。这时候，为了使二叉搜索树重新变成红黑树，就需要对二叉搜索树进行操作，使它满足红黑树的5条特性。

以某个节点作为支点(旋转节点)，其右子节点变为旋转节点的父节点，右子节点的左子节点变为旋转节点的右子节点，旋转节点的左子节点保持不变。右子节点的左子节点相当于从右子节点上“断开”，重新连接到旋转节点上。

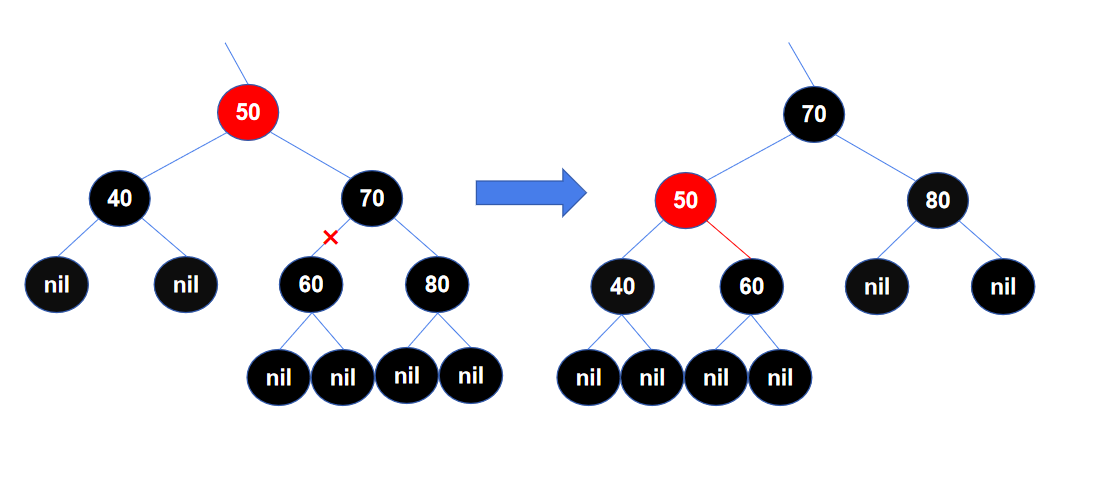

为了不失一般性，可以看下图中的例子。左边是左旋前的红黑树局部结构，先不考虑整体，只看局部，左旋前不满足红黑树的特性5。

左旋时，旋转节点为节点50，左旋后，旋转节点的右子节点70变为旋转节点50的父节点，右子节点的左子节点60从右子节点70上“断开”，成为旋转节点50的右子节点。

左旋后，结构如右图，这个局部重新满足了红黑树的特性5，达到目的。

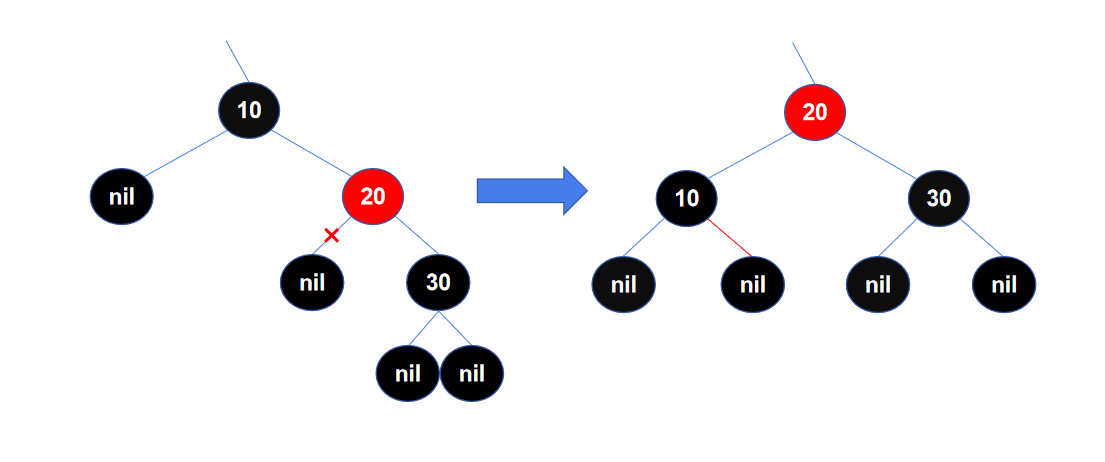

再看另一个左旋的例子，左边是左旋前的局部结构，以节点10作为旋转节点，左旋后，旋转节点的右子节点20成为旋转节点10的父节点，右子节点的左子节点(这里是一个叶子节点NIL)从右子节点上“断开”，成为旋转节点10的右子节点。

具体实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
public void leftRotate(RedBlackTreeNode p) {
    // 在当前节点不为null时，才进行左旋操作
    if (p != null) {
        // 先记录p的右儿子
        RedBlackTreeNode rightChild = p.right;

        // 1. 空出右儿子的左子树
        p.right = rightChild.left;
        // 左子树不为空，需要更新父节点
        if (rightChild.left != null) {
            rightChild.left.parent = p;
        }

        // 2. 空出节点p的父节点
        rightChild.parent = p.parent;
        // 父节点指向右儿子
        if (p.parent == null) { // 右儿子成为新的根节点
            this.root = rightChild;
        } else if (p == p.parent.left) { // 右儿子成为父节点的左儿子
            p.parent.left = rightChild;
        } else { // 右儿子成为父节点的右儿子
            p.parent.right = rightChild;
        }

        // 3. 右儿子和节点p成功会师，节点p成为左子树
        rightChild.left = p;
        p.parent = rightChild;
    }
}
红黑树的右旋

以某个节点作为支点(旋转节点)，其左子节点变为旋转节点的父节点，左子节点的右子节点变为旋转节点的左子节点，旋转节点的右子节点保持不变。左子节点的右子节点相当于从左子节点上“断开”，重新连接到旋转节点上。

不难看出，左旋和右旋是相反的，可逆的。

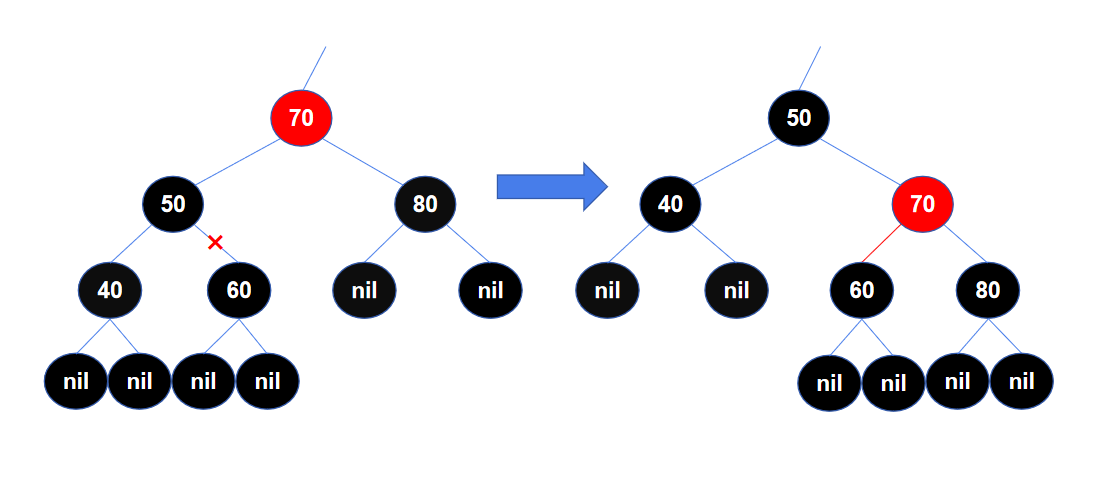

下图中的例子仍然是红黑树的局部，左边的结构不满足红黑树的特性5。

右旋时，旋转节点为节点70，右旋后，旋转节点的左子节点50变为旋转节点70的父节点，左子节点的右子节点60从左子节点50上“断开”，成为旋转节点70的左子节点。右旋后(右图)，重新满足了红黑树的特性5。

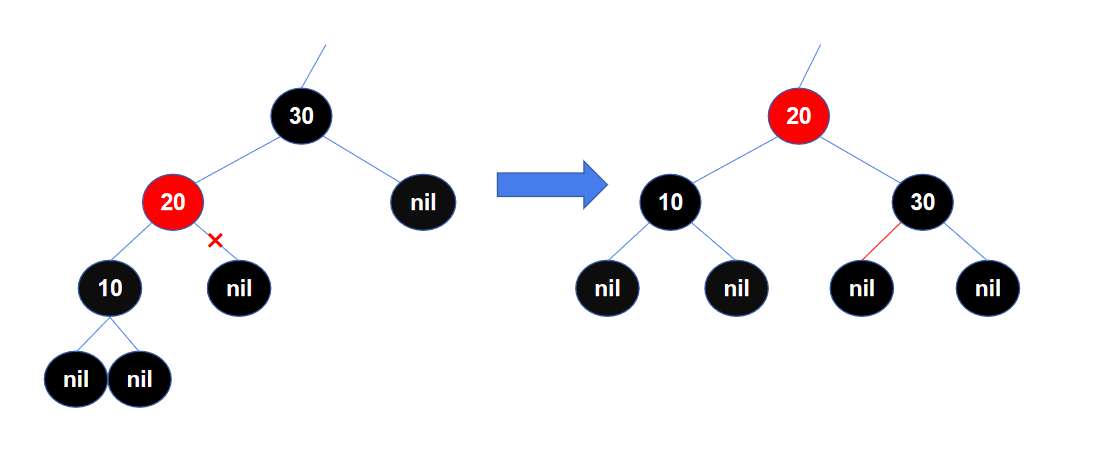

同样再看一个右旋的例子，左边是右旋前的局部结构，以节点30作为旋转节点，右旋后，旋转节点的左子节点20成为旋转节点30的父节点，左子节点的右子节点(这里是一个叶子节点NIL)从左子节点上“断开”，成为旋转节点30的左子节点。

具体实现

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
public void rightRotate(RedBlackTreeNode p) {
    if (p != null) {
        // 记录p的左儿子
        RedBlackTreeNode leftChild = p.left;

        // 1. 空出左儿子的右子树
        p.left = leftChild.right;
        // 右子树不为空，需要更新父节点
        if (leftChild.right != null) {
            leftChild.right.parent = p;
        }

        // 2. 空出节点p的父节点
        leftChild.parent = p.parent;
        // 父节点指向左儿子
        if (p.parent == null) { // 左儿子成为整棵树根节点
            this.root = leftChild;
        } else if (p.parent.left == p) { // 左儿子成为父节点左儿子
            p.parent.left = leftChild;
        } else { // 左儿子成为父节点的右儿子
            p.parent.right = leftChild;
        }

        // 3. 顺利会师
        leftChild.right = p;
        p.parent = leftChild;
    }
}
红黑树的变色操作

当对红黑树进行插入或删除节点之后，如果不再完全满足红黑树的5条特性，除了旋转，变色也可以使二叉搜索树重新满足红黑树的5条特性。

变色：将节点的颜色由红变黑或由黑变红。

向红黑树中插入节点时，新节点的颜色都设置为红色。不管新节点是什么颜色，特性3都不可能被破坏，特性1、2、4都有可能被破坏。如果插入的节点是黑色，则一定会破坏特性5，需要进行调整，如果插入的节点是红色，则一定不会破坏特性5。所以将新节点设置为红色，可以降低破坏红黑树特性的可能性。

添加节点

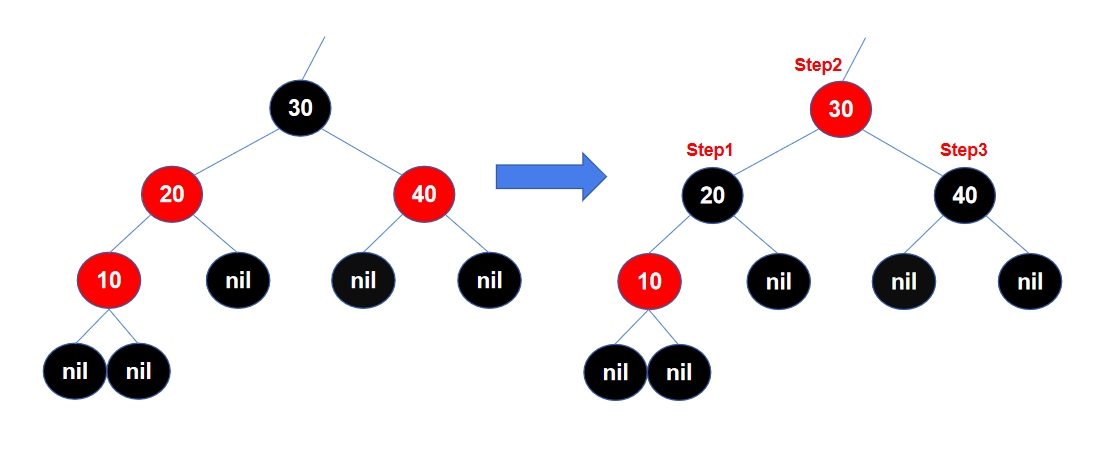

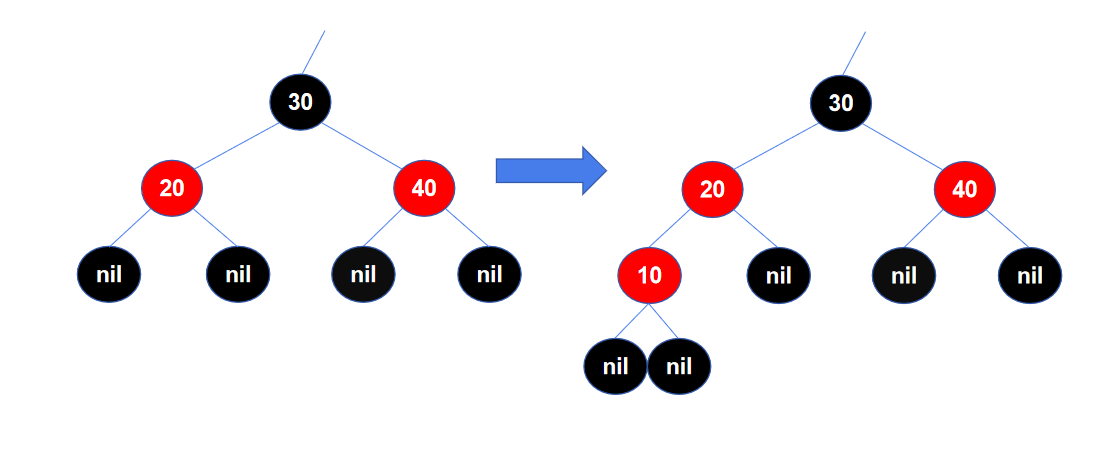

如下的左图是红黑树的一个局部，一开始是满足红黑树的特性的，在其中插入了红色节点10，两个红节点连在一起了，不再满足红黑树的特性4。

通过变色，先将节点20变成黑色，特性4满足了，但又不满足特性5，所以继续将节点30变成红色，节点40变成黑色。

经过3次变色后，从局部看，已经重新满足了红黑树的特性。但是，从整棵树来看，还不一定满足红黑树的特性，如果节点30的父节点也是红色，则还需要继续对这棵树进行调整(上面的左旋和右旋例子中也有这种情况)。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
public void fixAfterInsert(RedBlackTreeNode x) {
    // 新插入的节点，默认为红色
    x.color = RED;

    // p不为null、不是整棵树的根节点、父亲为红色，需要调整
    while (x != null && this.root != x && x.parent.color == RED) {
        // 父亲是祖父的左儿子
        if (parentOf(x) == parentOf(parentOf(x)).left) {
            // 父亲和叔叔都是红色
            RedBlackTreeNode uncle = parentOf(parentOf(x)).right;
            if (uncle.color == RED) {
                // 父亲和叔叔都变成黑色
                parentOf(x).color = BLACK;
                uncle.color = BLACK;
                // 祖父变成红色，继续从祖父开始进行调整
                parentOf(parentOf(x)).color = RED;
                x = parentOf(parentOf(x));
            } else { // 叔叔为黑色
                // 自己是父亲的右儿子，需要对父亲左旋
                if (x == parentOf(x).right) {
                    x = parentOf(x);
                    leftRotate(x);
                }
                // 自己是父亲的左儿子，变色后右旋，保持黑色高度
                parentOf(x).color = BLACK;
                parentOf(parentOf(x)).color = RED;
                rightRotate(parentOf(parentOf(x)));
            }
        } else { //父亲是祖父的右儿子
            RedBlackTreeNode uncle = parentOf(parentOf(x)).left;
            // 父亲和叔叔都是红色
            if (uncle.color == RED) {
                // 叔叔和父亲变成黑色
                parentOf(x).color = BLACK;
                uncle.color = BLACK;
                // 祖父变为红色，从祖父开始继续调整
                parentOf(parentOf(x)).color = RED;
                x = parentOf(parentOf(x));
            } else {
                // 自己是父亲的左儿子，以父亲为中心右旋
                if (parentOf(x).left == x) {
                    x = parentOf(x);
                    rightRotate(x);
                }
                // 自己是父亲的右儿子，变色后左旋，保持黑色高度
                parentOf(x).color = BLACK;
                parentOf(parentOf(x)).color = RED;
                leftRotate(parentOf(parentOf(x)));
            }
        }
    }

    // 最后将根节点置为黑色，以满足红黑规则1，又不会破坏规则5
    this.root.color = BLACK;
}

private static RedBlackTreeNode parentOf(RedBlackTreeNode p) {
    return (p == null ? null : p.parent);
}
删除节点

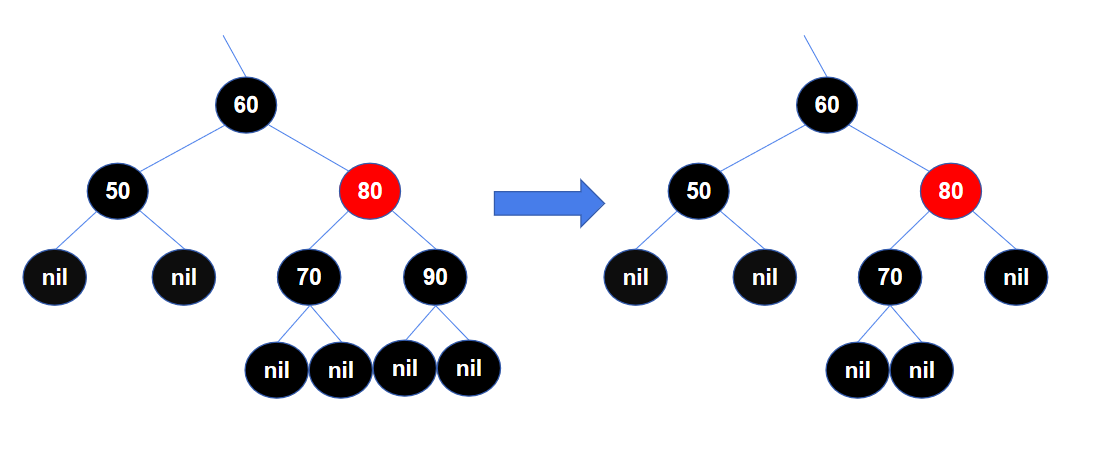

如下的左图是红黑树的一个局部，一开始是满足红黑树的特性的，将节点90删除后，不再满足红黑树的特性5。

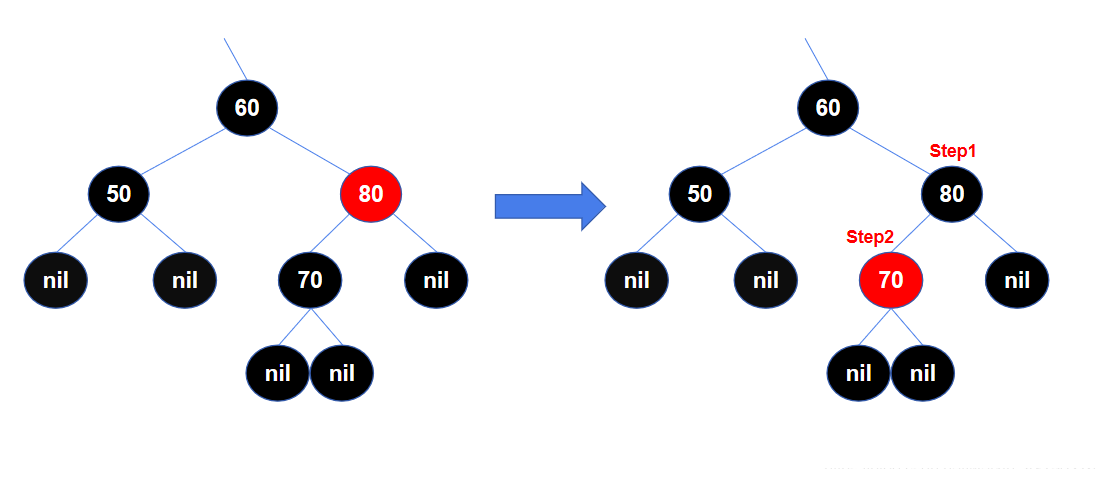

通过变色，先将节点80变成黑色，但仍不满足特性5，继续将节点70变成红色，重新满足了红黑树的特性。

经过两次变色，重新满足了红黑树的特性，对于这个例子，只要局部满足了，整棵树一定是满足红黑树的。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
public void fixAfterDeletion(RedBlackTreeNode x) {
    // x不是根节点且颜色为黑色，开始循环调整
    while (x != root && x.color == BLACK) {
        // x是父亲的左儿子
        if (x == parentOf(x).left) {
            RedBlackTreeNode brother = parentOf(x).right;
            // 兄弟为红色
            if (brother.color == RED) {
                // 兄弟变成黑色，父节点变成红色
                brother.color = BLACK;
                parentOf(x).color = RED;
                // 父节点左旋，恢复左子树的黑色高度
                leftRotate(parentOf(x));
                // 更新兄弟
                brother = parentOf(x).right;
            }

            // 兄弟为黑色，左右侄子为黑色
            if (brother.left.color == BLACK && brother.right.color == BLACK) {
                // 兄弟变成红色
                brother.color = RED;
                // 从父节点开始继续调整
                x = parentOf(x);
            } else {
                // 右侄子为黑色（左侄子为红色）
                if (brother.right.color == BLACK) {
                    // 左侄子变为黑色，兄弟变成红色
                    brother.left.color = BLACK;
                    brother.color = RED;
                    // 兄弟右旋，恢复右子树黑色高度
                    rightRotate(brother);
                    // 左侄子成为新的兄弟
                    brother = parentOf(x).right;
                }
                // 右侄子为红色，兄弟变成父节点颜色
                brother.color = parentOf(x).color;
                // 父节点和右侄子变成黑色
                parentOf(x).color = BLACK;
                brother.right.color = BLACK;
                // 父节点左旋
                leftRotate(parentOf(x));
                // x指向根节点
                x = root;
            }
        } else {
            RedBlackTreeNode brother = parentOf(x).left;
            // 兄弟为红色
            if (brother.color == RED) {
                // 兄弟变黑色，父亲变红色
                brother.color = BLACK;
                parentOf(x).color = RED;
                // 父亲右旋，恢复红黑色高度
                rightRotate(parentOf(x));
                // 更新兄弟为右侄子
                brother = parentOf(x).left;
            }

            // 兄弟的左右儿子为黑色
            if (brother.left.color == BLACK && brother.right.color == BLACK) {
                // 兄弟变为红色
                brother.color = RED;
                // x指向父节点，继续进行调整
                x = parentOf(x);
            } else {
                // 左侄子为黑色(右侄子为红色)
                if (brother.left.color == BLACK) {
                    // 右侄子变黑色，兄弟变红色
                    brother.right.color = BLACK;
                    brother.color = RED;
                    // 对兄弟左旋
                    leftRotate(brother);
                    // 右侄子成为新的兄弟
                    brother = parentOf(x).left;
                }

                // 左侄子为红色，兄弟改为父节点颜色
                brother.color = parentOf(x).color;
                // 父节点和左侄子变成黑色
                brother.left.color = BLACK;
                parentOf(x).color = BLACK;
                // 兄弟节点上提(右旋父节点)
                rightRotate(parentOf(x));
                // x指向根节点
                x = root;
            }

        }
    }
    // 更新x为黑色
    x.color = BLACK;
}
-------------本文结束感谢您的阅读-------------
